Rejestratory SEFRAM wielokanałowe: 10 - 200 kanałów +12ch logicznych
Firma SEFRAM (Francja) dostarcza wielokanałowe, precyzyjne rejestratory napięć, prądów, temperatury (-250 do +2320 stopni C, inne zakresy także dostępne), drgań, naprężeń. Przystosowane są do współpracy z różnorodnymi czujnikami dostępnymi na rynku. Dostępny jest szeroki wybór kart pomiarowych z wejściami izolowanymi, o dużej dynamice, dzięki zastosowanym przetwornikom 16-bitowym (14-bitowym).
Bogaty zakres wbudowanych funkcji matematycznych działających w czasie rzeczywistym pozwala na rejestrację i przetwarzanie dowolnych sygnałów. Użytkownik ma do dyspozycji m.in. podstawowe działania arytmetyczne np. AX+B, a także zaawansowane funkcje np.: LOG, LN, różniczkowanie, całkowanie itp.
Sprawdzanie aktualnych wersji oprogramowania (firmware v.2.4 07.2020), KLIKNIJ Nowe funkcje systemowe V.2.4

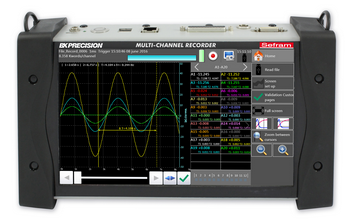

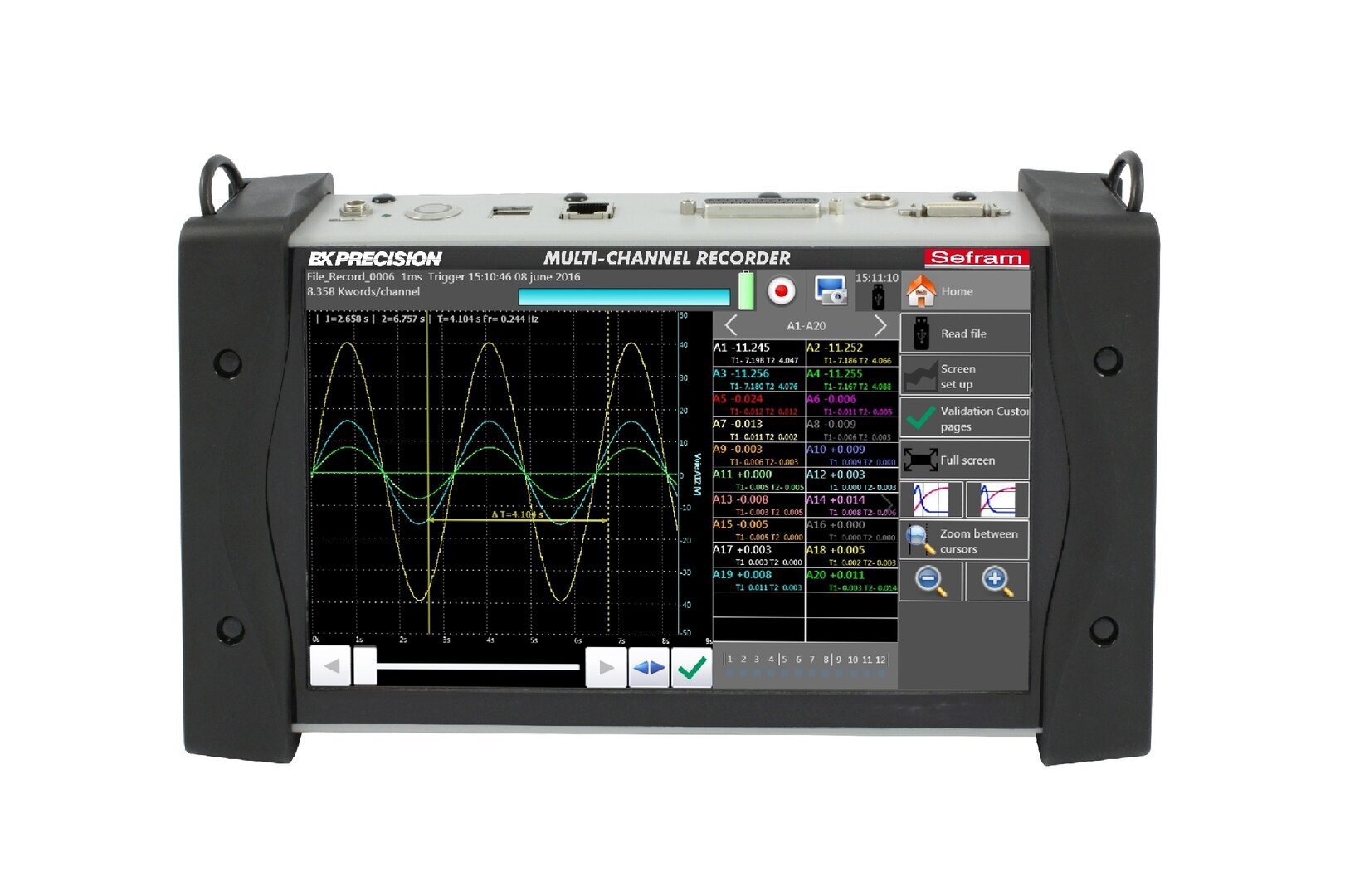

DAS240
DAS240
Broszura Techniczna Rejestrator SEFRAM DAS 240
Instrukcja Obsługi Rejestrator SEFRAM DAS 240
Sterowniki LabView do rejestratorów pomiarowych:
Program do przenoszenia danych i do sterowania rejestratorem: DasLab for DAS220-2401.2
Aktualne oprogramowanie systemowe do rejestratorów
Rejestrator DAS240 posiada regulowaną konfigurację kanałów do 200 kanałów i 12 wejść logicznym, został zaprojektowany do pomiaru wszystkich parametrów, które można znaleźć w procesie przemysłowym: pomiary napięcia, pomiary na czujnikach (0-10V), pomiary temperatury (termopary, Pt100-1000 ), pomiary prądu (z opcjonalną bocznicą), pomiary rezystancji, licznik impulsów, częstotliwość.
Można bezpośrednio przeglądać wyniki pomiarów (wykresy, wartości liczbowe) i zapamiętywać wyniki w rejestratorze lub na pendrivie USB. Transfer danych, przetwarzanie danych, zdalną konfigurację można wykonać za pomocą bezpłatnego oprogramowania DasLab.
- 20 do 200 kanałów analogowych, standardowo 20ch, kolejne dołączane kaskadowo
- Wejście : napięcie, thermopary, Pt100-1000, prąd (z opcjonalnymi adapterami), rezystancja
- Napięcie: 1mV do 200V (±100V)
- Temperatura: thermopary (wszystkie typy), Pt100-1000 (2 or 3 wires), dokładność 0.3 st. C
- 16 Bit rozdzielczości
- Max sampling rate: 1ms (1kHz)
- 12 kanałów cyfrowych (dodatkowe)
- 4 alarmy (wyjścia)
- 4 funkcje logiczne - obliczeniowe, wejścia licznikowe, pomiar częstotliwości, czasu
- 10" TFT panoramiczny ekran dotykowy
- HDD (SSD) : 32 GB
- Interfejsy: 2xUSB, Ethernet, Wifi (opcja)
- Lithium-ion akumulator (factory option) : 15h autonomii
- DasLab software (licencja bez ograniczeń)
- Bezpieczeństwo: IEC61010 CAT I 100V
- Waga: 1.5kg
- Gwarancja - 2 lata, gwarancja na zasilacz - 3 miesiace

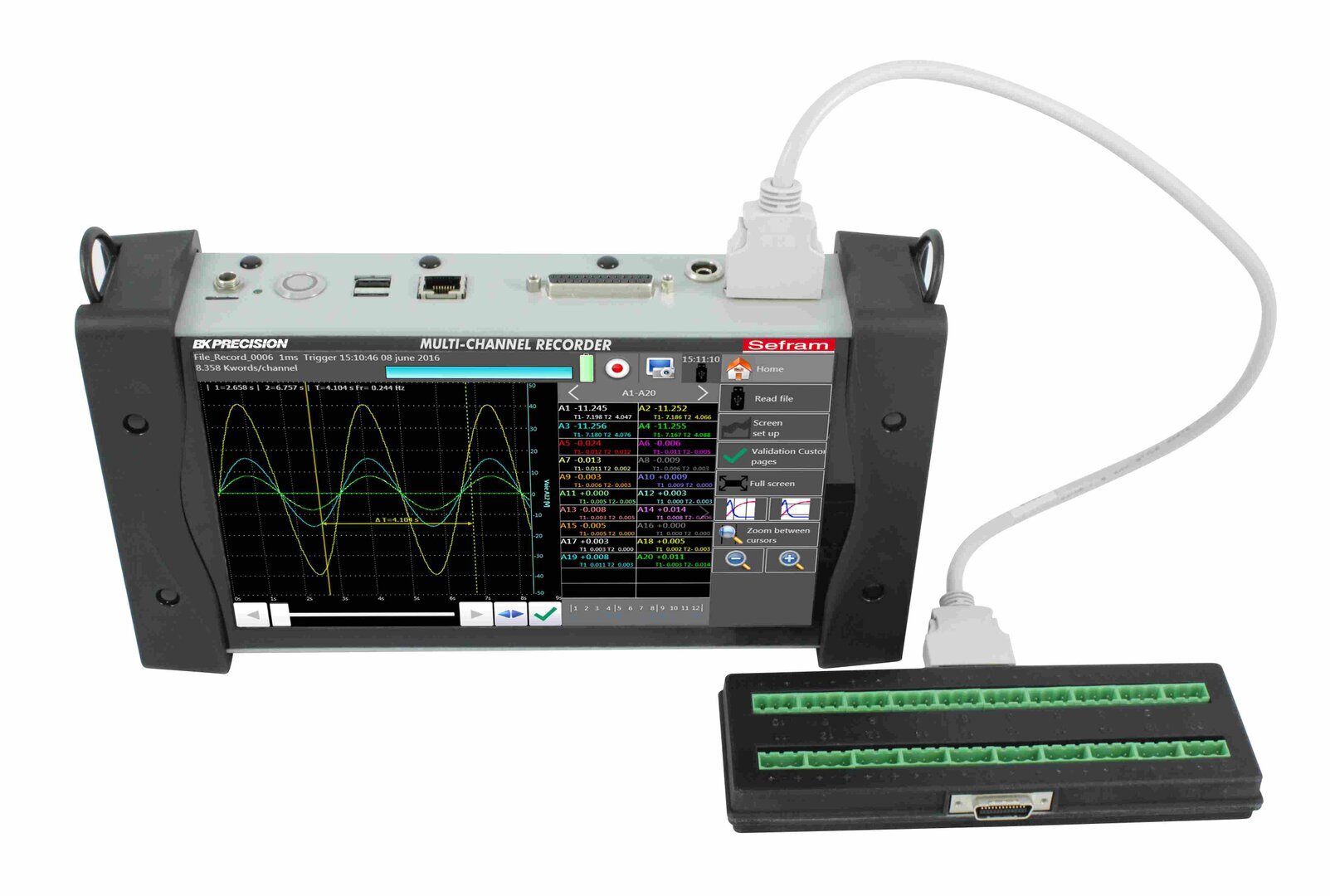

- Moduł 20 kanałów dla DAS240 -902401000P/N
Wejście (każdy kanał): napięcie, termopary, Pt100-1000, prąd (z opcjonalną bocznicą)
Można dodać do 9 modułów do standardowego zestawu DAS240, aby osiągnąć 200 kanałów analogowych - dostarczany ze wszystkimi złączami i mechanicznym systemem mocowania
- Interfejs Wi-Fi dla DAS240, DAS30 i DAS50 - P/N 902402000
Ta opcja wykorzystuje interfejs USB rejestratora (klucz sprzętowy) i umożliwia podłączenie rejestratora do sieci Wi-Fi w celu zdalnego sterowania
- Obwód 50 omów dla DAS240 - P/N 902406500
Bocznik podłączony do modułu 20 kanałów. Dokładność: 0,01%
- Patch cord dla kanałów logicznych DAS240 -902407000P/N
Patch cord do wprowadzania sygnałów do kanałów logicznych DAS240, wyposażony w bezpieczne męskie banany 4 mm
- Kabel połączeniowy z bananami (męski) -902407100P/N
Ten kabel służy do połączenia aplikacji za pomocą bezpiecznych złączy bananowych z wejściową płytką 20-kanałową urządzenia DAS240. Dostarczane w zestawach po 10 sztuk.

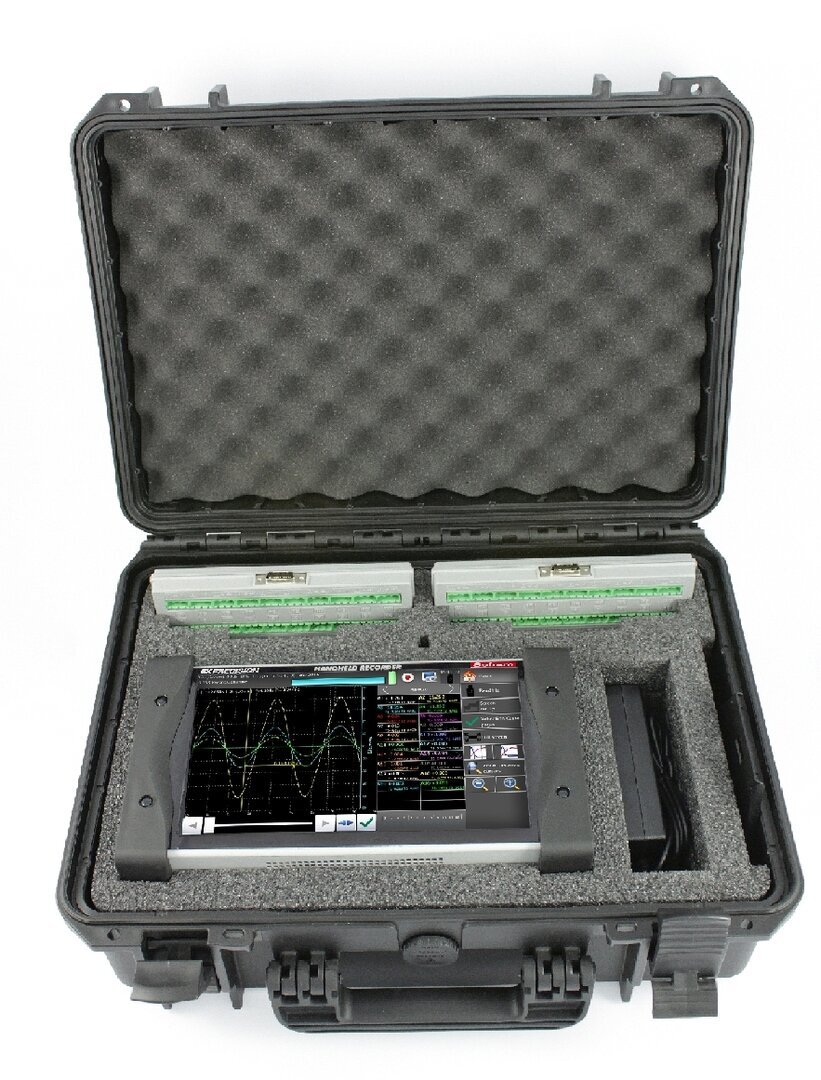

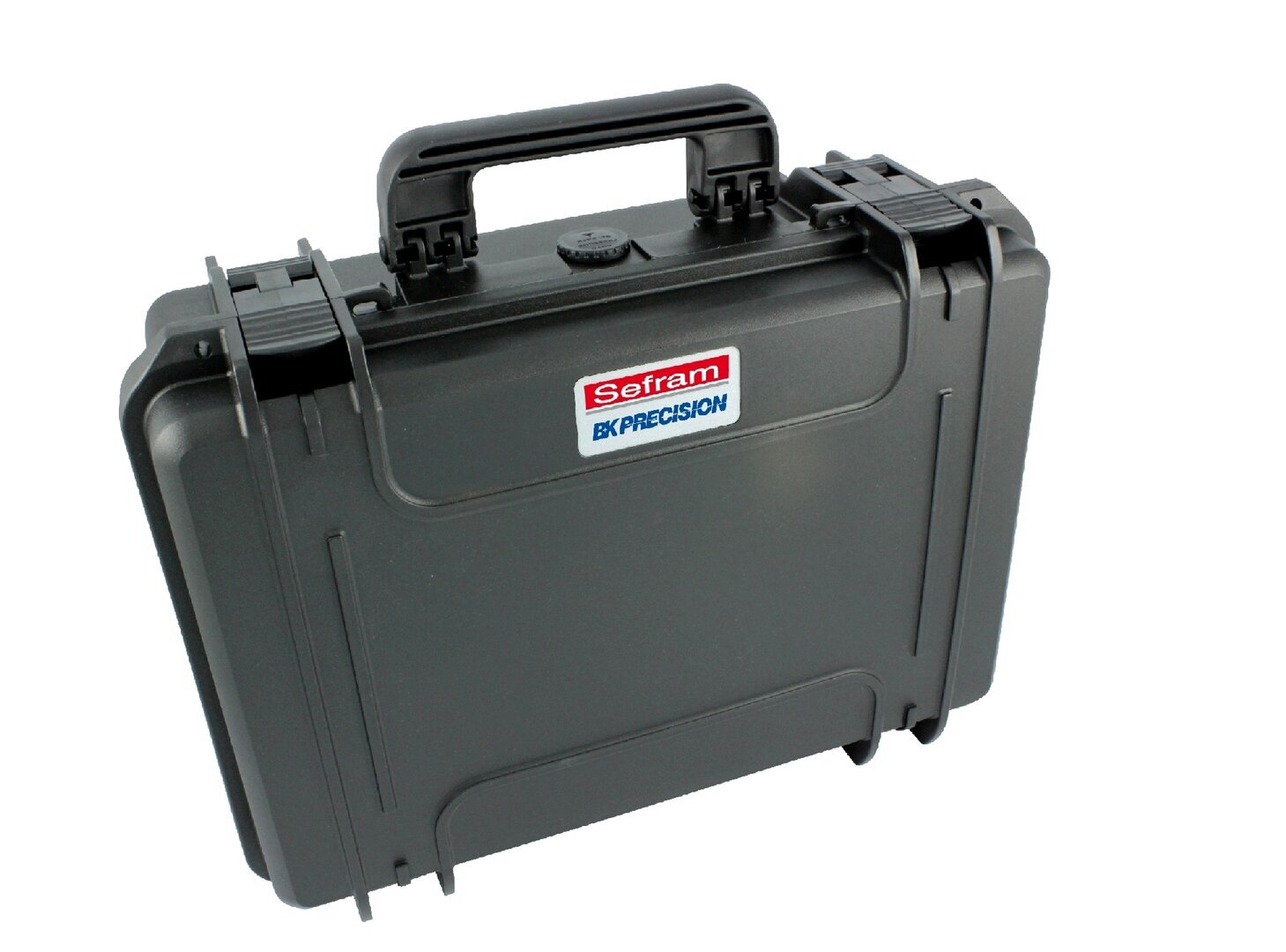

- Wzmocniona walizka do przenoszenia DAS240 -902408000P/N
Ten futerał może zawierać: jeden DAS240, adapter główny, moduły 2 x 20 kanałów ze złączami, kable. Nieprzemakalna i pyłoszczelna torba do przenoszenia instrumentu
- Zestaw Rackmount do DAS240 -902409000P/N
Standardowy rozmiar 19 cali, 6U. Interfejs USB i przełącznik zasilania są dostępne z panelu przedniego
- 16 izolowanych modułów kanałów logicznych (250V) -984405500P/N
Bezpośrednie połączenie z rejestratorem SEFRAM. Zasilanie zewnętrznego czujnika z 3 alarmami (wyjście). Wejście z bezpiecznymi bananami lub szybkimi złączami - dostarczany z kablem interfejsu i szybkimi złączami

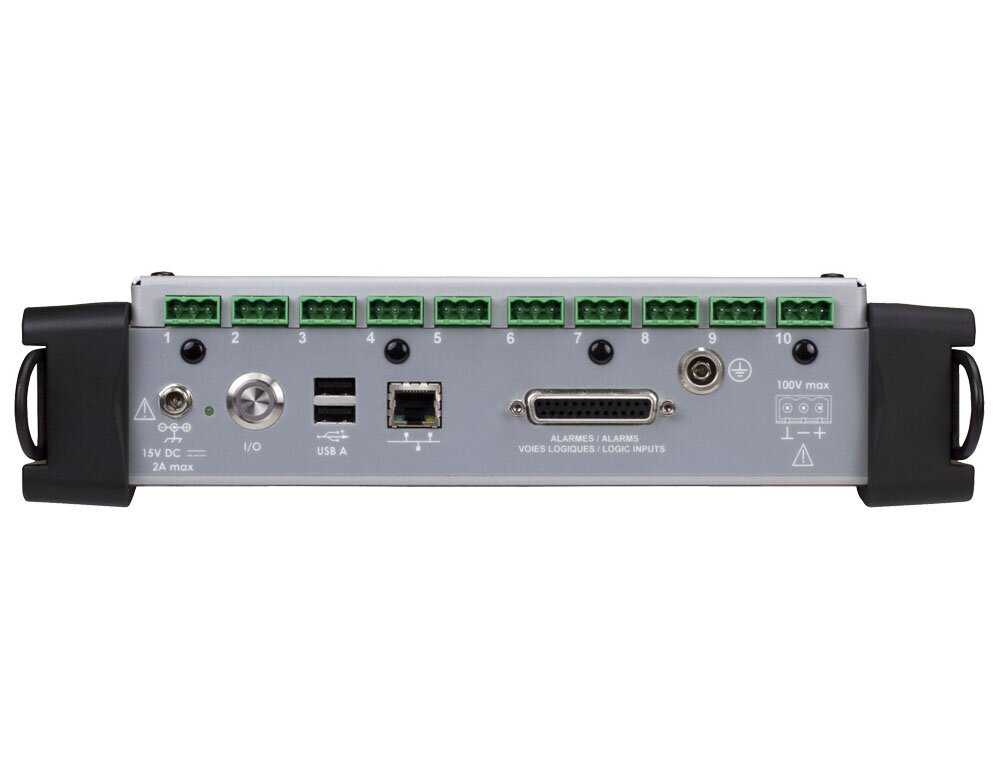

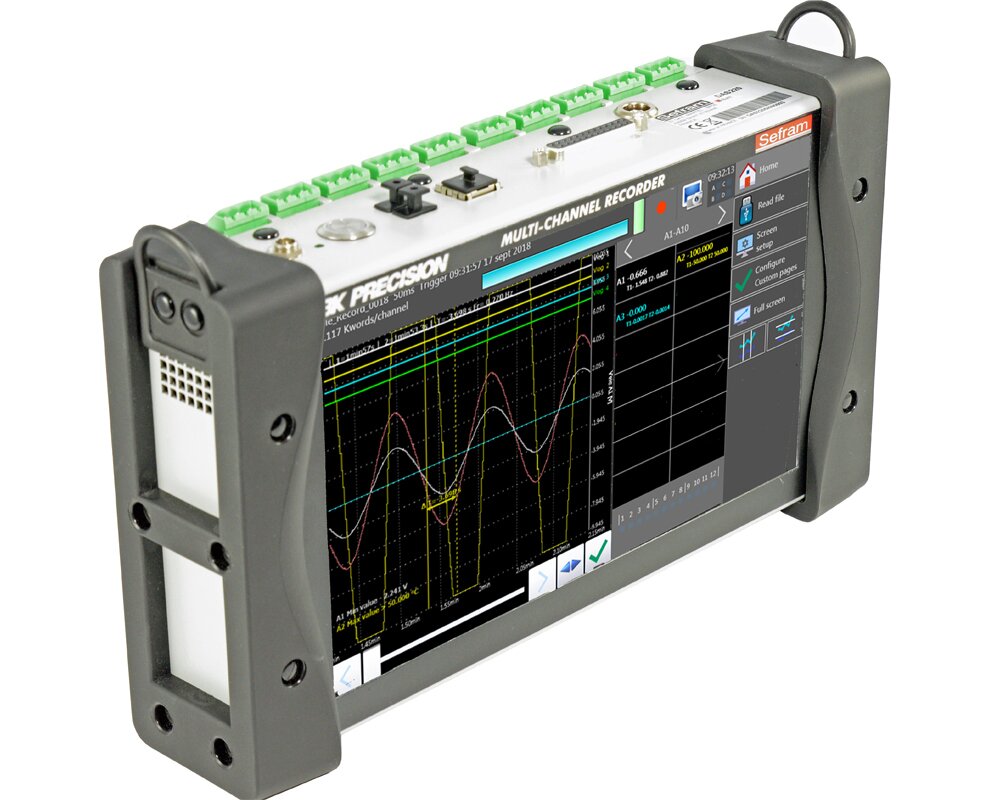

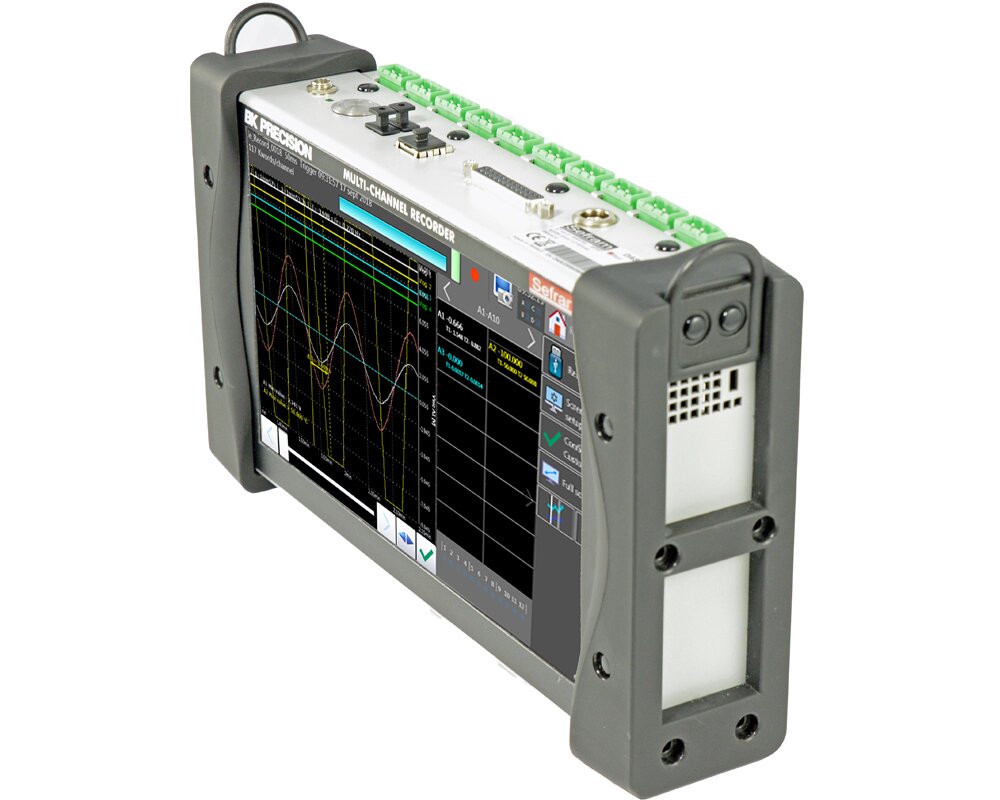

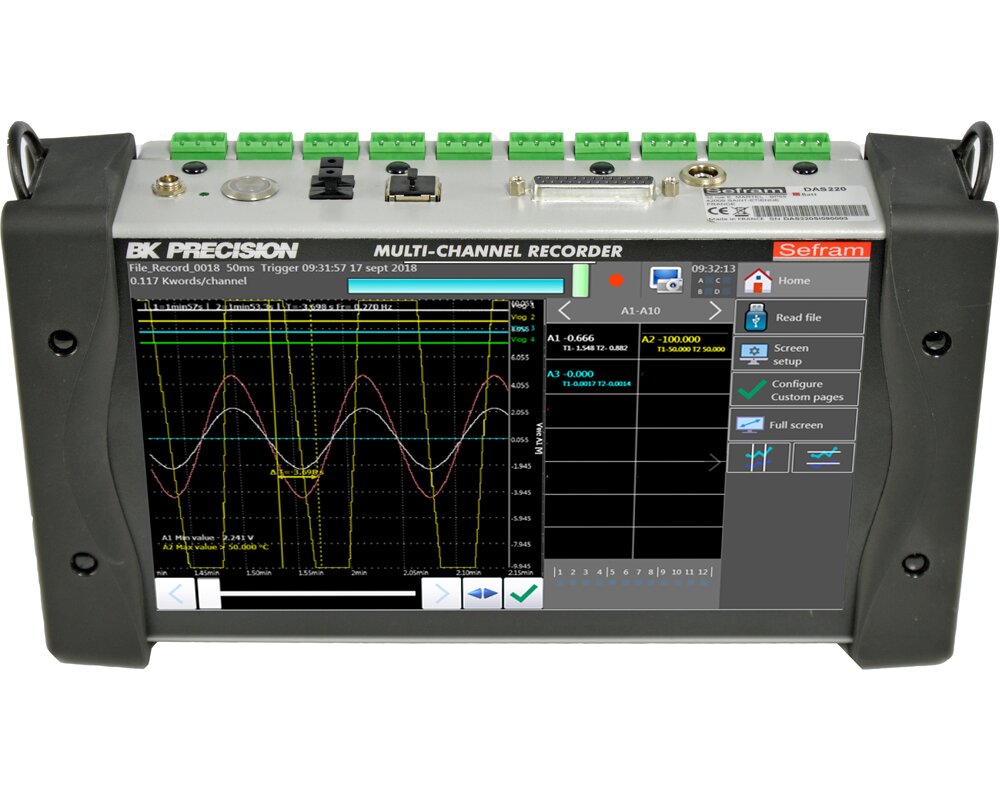

DAS220
Rejestrator danych DAS220 posiada 10 kanałów i 12 wejść logicznych.
Został zaprojektowany do pomiaru wszystkich parametrów, które można znaleźć w procesie przemysłowym: pomiary napięcia, pomiary na czujnikach (0-10V), pomiary temperatury (termopary, Pt100-1000), pomiary prądu (z opcjonalny bocznik), pomiary rezystancji, licznik impulsów, częstotliwość. Można bezpośrednio przeglądać wyniki pomiarów (wykresy, wartości liczbowe) i zapamiętywać wyniki w rejestratorze lub na pendrivie USB. Transfer danych, przetwarzanie danych, zdalną konfigurację można wykonać za pomocą bezpłatnego oprogramowania DasLab.
- 10 kanałów analogowych
- Wejście: napięcie, termopara, Pt100-1000, prąd (z opcjonalnym adapterem), rezystancja
- Napięcie: od 1mV do 200V (± 100V)
- Temperatura: termopary (wszystkie typy), Pt100-1000 (2 lub 3 przewody)
- 16-bitowa rozdzielczość pionowa
- Maksymalna częstotliwość próbkowania: 1 ms (1 kHz)
- 12 kanałów logicznych
- 4 alarmy (wyjście)
- 4 logiczne wejście funkcji z funkcją licznika i częstościomierza
- Panoramiczny ekran dotykowy o przekątnej 10 cali
- Wewnętrzny dysk twardy: 32 GB
- Interfejsy: 2x USB, Ethernet, Wi-Fi (opcja)
- Akumulator litowo-jonowy (opcja fabryczna): autonomia 15 godz
- Oprogramowanie DasLab (bez licencji)
- MODBUS TCP (slave)
- Bezpieczeństwo: IEC61010 CAT I 100V
- Gwarancja - 2 lata, gwarancja na zasilacz - 3 miesiace
- Oprogramowanie FlexPro - VIEW -P/N100081
Zoptymalizowany, przyjazny dla użytkownika interfejs ułatwia projektowanie, skalowanie i pozycjonowanie diagramów, tabel i tekstu.
Wybierz spośród ponad 100 typów diagramów lub użyj przeciągania i upuszczania, aby wstawić krzywe i osie. Szeroki wachlarz funkcji kursora zapewnia łatwą kontrolę i oznaczanie danych.- Oprogramowanie FlexPro - Standard -P/N100082
FlexPro Standard łączy funkcje prezentacji z matematycznymi funkcjami analizy. Dostosuj procedurę analizy i natychmiast zobacz jej wpływ na wyniki. Opracuj własne algorytmy analizy w FPScript: Dostępnych jest ponad 200 funkcji i różnych operatorów.
- Zestaw Rack do zestawu DAS220 - P/N902209000
Standardowy rozmiar 19 cali, 6UInterfejs USB i przełącznik zasilania są dostępne z panelu przedniego
- Interfejs Wi-Fi dla DAS220, DAS240, DAS30, DAS50, DAS60 -902402000P/N
Ta opcja wykorzystuje interfejs USB rejestratora (klucz sprzętowy) i umożliwia podłączenie rejestratora do sieci Wi-Fi w celu zdalnego sterowania
- Obwód 50 omów dla DAS220 i DAS240 -902406500P/N
Bocznik podłączony do modułu 20 kanałów. Dokładność: 0,01%
- Patch cord dla kanałów logicznych DAS220 i DAS240 -902407000P/N
Patch cord do wprowadzania sygnałów do kanałów logicznych DAS240, wyposażony w bezpieczne męskie banany 4 mm
- Kabel połączeniowy z bananami (męski) -902407100P/N
Ten kabel służy do połączenia aplikacji za pomocą bezpiecznych złączy bananowych z wejściową płytką 20-kanałową urządzenia DAS220 i DAS240. Dostarczane w zestawach po 10 sztuk.
- Wzmocniona walizka do przenoszenia DAS240 -902408000P/N
Ten futerał może zawierać: jeden DAS240, adapter główny, moduły 2 x 20 kanałów ze złączami, kable. Nieprzemakalna i pyłoszczelna torba do przenoszenia instrumentu
- Zestaw Rackmount do DAS220 i DAS240 -902409000P/N
Standardowy rozmiar 19 cali, 6U. Interfejs USB i przełącznik zasilania są dostępne z panelu przedniego
- 16 izolowanych modułów kanałów logicznych (250V) -984405500P/NBezpośrednie połączenie z rejestratorem SEFRAM. Zasilanie zewnętrznego czujnika z 3 alarmami (wyjście). Wejście z bezpiecznymi bananami lub szybkimi złączami - dostarczany z kablem interfejsu i szybkimi złączami
PREZENTACJA WIDEO REJESTRATORA DAS240
